微电阻计
台湾固纬GWINSTEK公司GOM-804直流微欧姆计GOM-805微电阻计
50000 位
TFT 320*240 彩色 LCD
快速测量： 60 次/s
精度 0.05%
四线制测量
温度补偿（TC）功能
二极管测量
延时测量功能
Drive Mode - DC+, DC-, Pulsed, PWM, Zero (GOM-805 only)
标配接口: Handler (D-sub 25P), RS-232C, USB (标配)
GPIB (GOM-804选配, GOM-805标配)
固纬电子推出新的直流微欧姆计– GOM804/805，该欧姆计使用3.5吋TFT显示幕、zui大50000 counts量测显示、每秒zui快60笔的快速取样率、0.05%的量测准确度、四线式的量测方式、温度以及温度补偿量测功能，20组的面板设定记忆组；同时GOM-805还搭配多样化的驱动模式和干电路，以符合元件或材料在低电压或低功率的电阻量测之应用和需求。全系列搭配可透过外部控制仪器的介面，如RS-232C、USB、Handler / Scan / EXT IO或GPIB(选购)，更加提高了该欧姆计在实际操作应用上的便利性。
GOM-804/805采用3.5吋的彩色LCD显示幕，让量测结果更清晰易读外，也增加了相关设定条件的显示，大的提升了测试资讯的完整度。GOM-804/805提升量测的速度到每秒60笔的取样速度的情况下，仍能提供0.05%准确度、而且显示位数也不会因为速度的选择而使原有的5位数，降低为4位数。另外，使用了独立的功能按键和方向键，也提高了操作上的便利性，让使用者更加直观便捷的完成所有量测的任务。
另外，GOM-805为因应不同类型的材料的量测应用，还提供干电路(Dry circuit)和各式驱动模式(直流+/直流-、脉冲、脉冲宽度变调)。当不同材料的导体互相接触，因对温度变化不同所产生的电位差，可用脉冲电流输出模式，来降低在低阻测量时的热电动势影响。直流+/直流-电流输出模式，则适用于电感性元件的量测需求。而脉冲宽度变调输出模式，则适用于对温度变化敏感的材料，可避免因长时间量测电流的加载，造成阻值变化。当使用直流+、直流-和脉冲驱动模式时，可同时搭配干电路(Dry circuit)进行量测；干电路可将开路电压限制在zui大20mV的情况，以避免元件两端的电压过高，破坏了接触点表面的氧化层或薄膜，进而破坏量测的有效性，例如连接器的接触电阻测量，就是一个典型的应用。

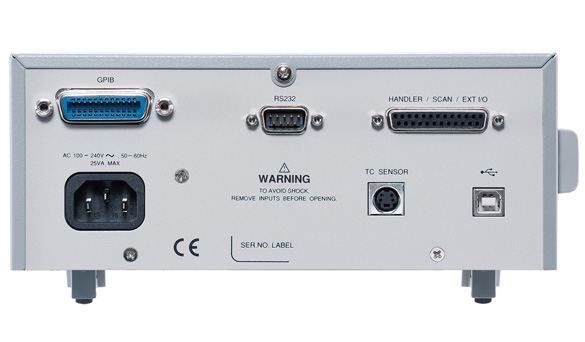

在连接外部控制方面，GOM-804/805提供一个D-sub 25-pin复合式的介面，可依功能的选择，执行特定的作业，如Handler 或Scan 或EXT IO，分别提供连接分选机、外部开关或直接进行外部触发控制；zui后，对于需求透过远端控制和撷取量测结果，GOM-804/805也提供了多样的介面选择，如RS-232C、USB以及GPIB (GOM-804选购/GOM-805标准)介面；同时，控制的指令可完全兼容原有的GOM-802，让使用者在新旧机型替换时，不必再多花时间在程式的调整上。
总言之，GOM-804是一台在原有GOM-802的功能、规格上，再进一步提升的进化机型，包括显示位数、量测速度及提供标配介面(RS-232C / USB)；而GOM-805，则是再增加了新的量测能力(干电路和各式驱动模式)以符合更宽广的低电阻量测应用。
快速选型
|
型号 |
分辨率 |
采样率 |
干电路测试 |
驱动模式 |
接口 |
|
GOM-805 |
5MΩ/0.1uΩ |
60次/s |
YES |
YES |
USB/RS-232/LAN/GPIB |
|
GOM-804 |
5MΩ/0.1uΩ |
60次/s |
NO |
NO |
USB/RS-232/LAN |
细规格
|
型号 |
GOM-804 |
GOM-805 |
|
|
显示 |
|||
|
满量程 |
50,000 位 |
||
|
采样率 |
|||
|
慢速 |
10 次 / S |
||
|
快速 |
60 次 / S |
||
|
电阻 |
|||
|
档位/测试电流 (fixed) |
50mΩ / 1A |
500mΩ / 100mA |
5Ω / 100mA |
|
|
50Ω / 1mA |
500Ω / 1mA |
5kΩ / 100μA |
|
|
50kΩ / 100μA |
500kΩ / 10μA |
5MΩ / 1μA |
|
精确度 |
50mΩ : ± (0.1% of reading + 0.02% of range);500mΩ ~ 50Ω : ± (0.05% of reading + 0.02% of range);500Ω ~ 500kΩ : ± (0.05% of reading + 0.008% of range);5MΩ : ± (0.2% of reading + 0.008% of range) |
||
|
分辨率 |
1μΩ, 10μΩ, 100μΩ, 1mΩ, 10mΩ, 100mΩ, 1Ω, 10Ω, 100Ω |
||
|
温度 |
|||
|
范围 |
-50˚C ~399.9˚C |
||
|
精度 |
-10˚C ~40˚C : 0.3% ± 0.5˚C ; Other : 0.3% ± 1.0˚C |
||
|
分辨率 |
0.1˚C |
||
|
其它功能 |
|||
|
触发 |
内部, 外部, 手动 |
||
|
运算 |
ABS,REL,%,TC |
||
|
平均 |
2 ~10 次 |
||
|
延时量测 |
Yes |
||
|
Hi / Lo |
Yes |
||
|
Go / No-Go |
Yes |
||
|
TC for Transformer |
Yes |
||
|
二极管测试 |
Yes |
||
|
连续测试 |
Yes |
||
|
Binning Function |
----- |
标配 |
|
|
内存 |
|||
|
存储设置 |
20 sets |
||
|
DRY CIRCUIT |
|||
|
|
----- |
开路电压低于 20mV;500mΩ, 5Ω, 50Ω 档时 |
|
|
DRIVE MODE |
|||
|
DC+ / DC- |
----- |
标配 |
|
|
Pulsed |
----- |
标配 |
|
|
PWM |
----- |
标配 |
|
|
Zero |
----- |
标配 |
|
|
接口 |
|||
|
USB |
标配 |
标配 |
|
|
RS-232C |
标配 |
标配 |
|
|
Digital I/O |
标配 |
标配 |
|
|
GPIB |
选配 |
标配 |
|
|
显示 |
3.5 英寸 (320*240) TFT 彩色 LCD |
||
|
电源 & 容量 |
|||
|
输入电源 |
AC 100 - 240 V, 50/60Hz |
||
|
容量 |
Max. 25VA |
||
|
尺寸 & 重量 |
|||
|
|
223(W) x 102(H) x 283(D) mm; 大约4kg. |
||
标准附件
快速指南 x 1，电源线 x 1，测试线 GTL-308 x 1，光盘 x1(完整使用手册电子文件)
选购配件
Opt.1 GPIB 卡 ，(仅适用于GOM-804且限工厂出货前安装)
PT-100 ，温度测棒
GTL-232 ，RS-232C连接线, 9-pin对9-pin母座, 2-3对跳线, 约2公尺
GTL-248 ，GPIB连接线, 约2公尺
GTL-251 ，GPIB-USB-HS (High Speed) 转接器
订购信息：
GOM-805 直流微欧姆计 (含Handler / RS-232C / USB Device / GPIB)
GOM-804 with GPIB 直流微欧姆计 (含Handler / RS-232C / USB Device / opt.01 GPIB)
GOM-804 直流微欧姆计 (含Handler / RS-232C / USB Device)
